Zaz 81 0545

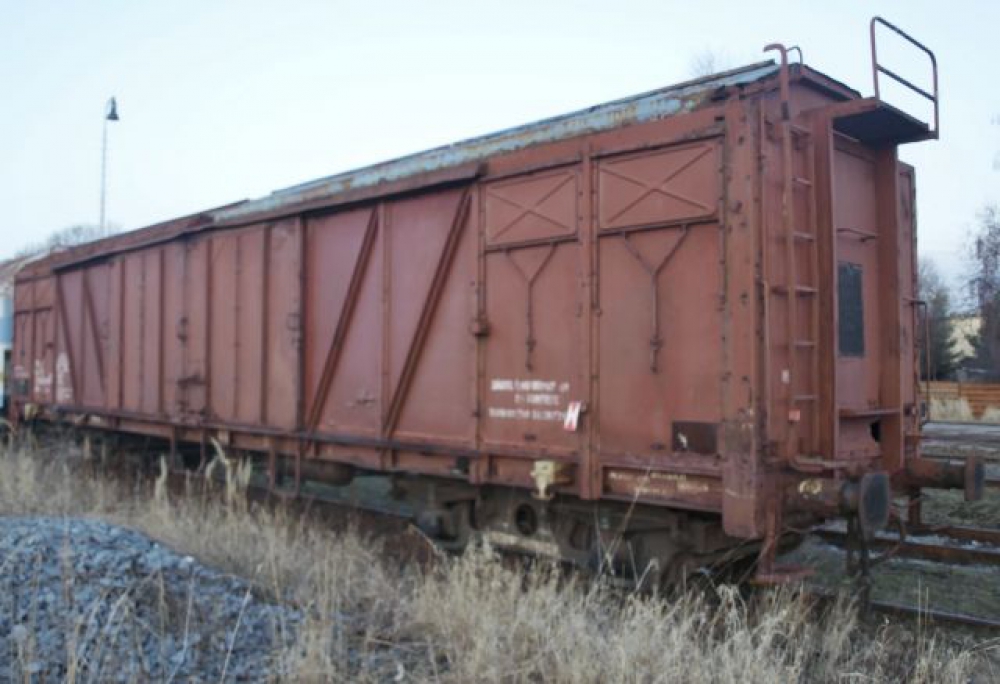

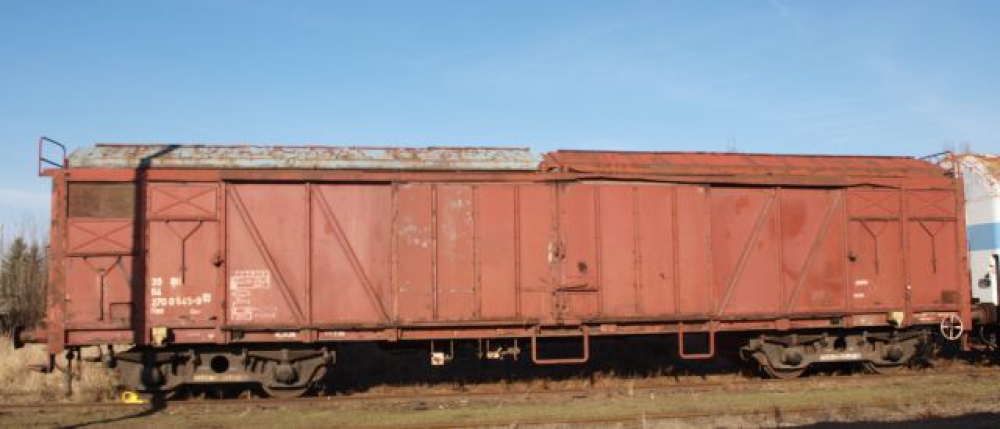

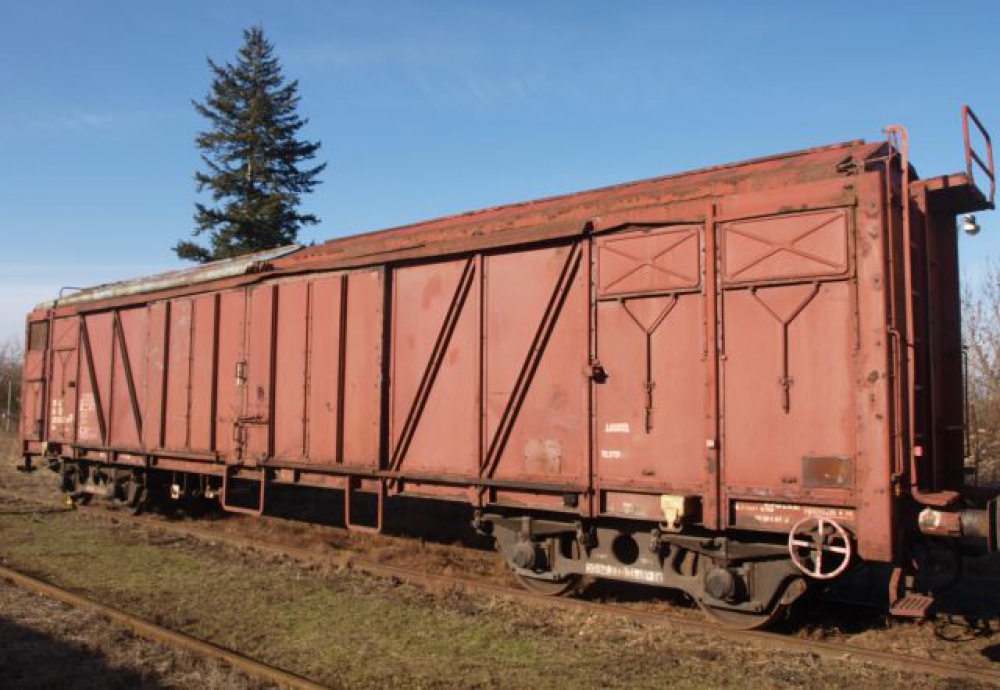

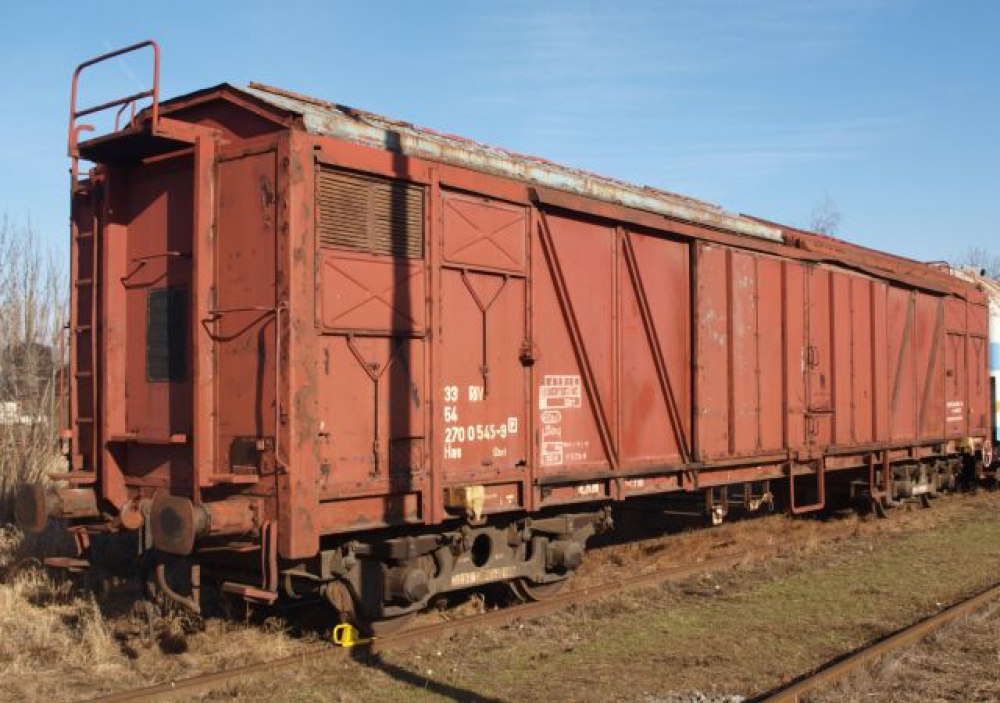

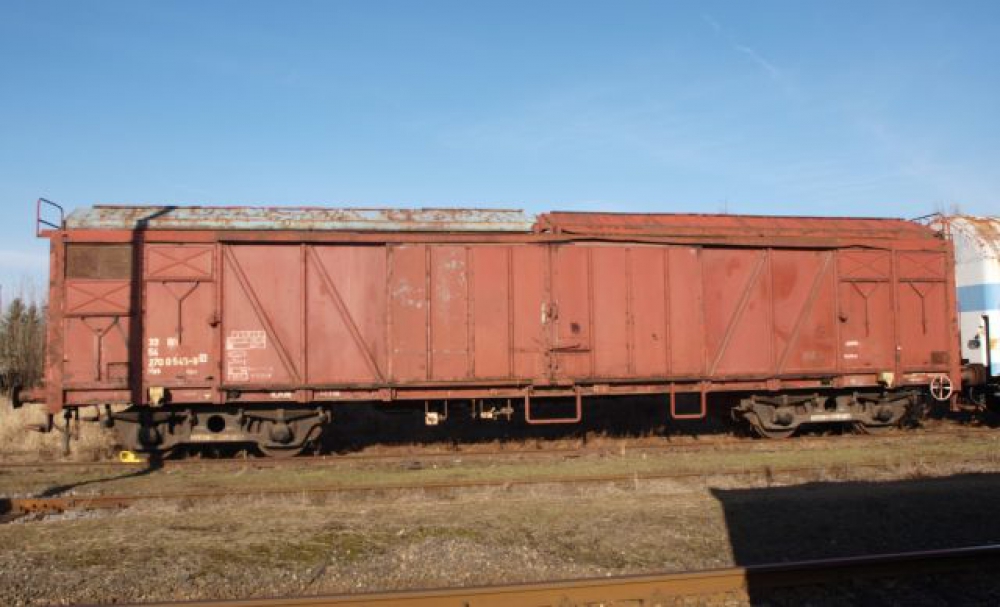

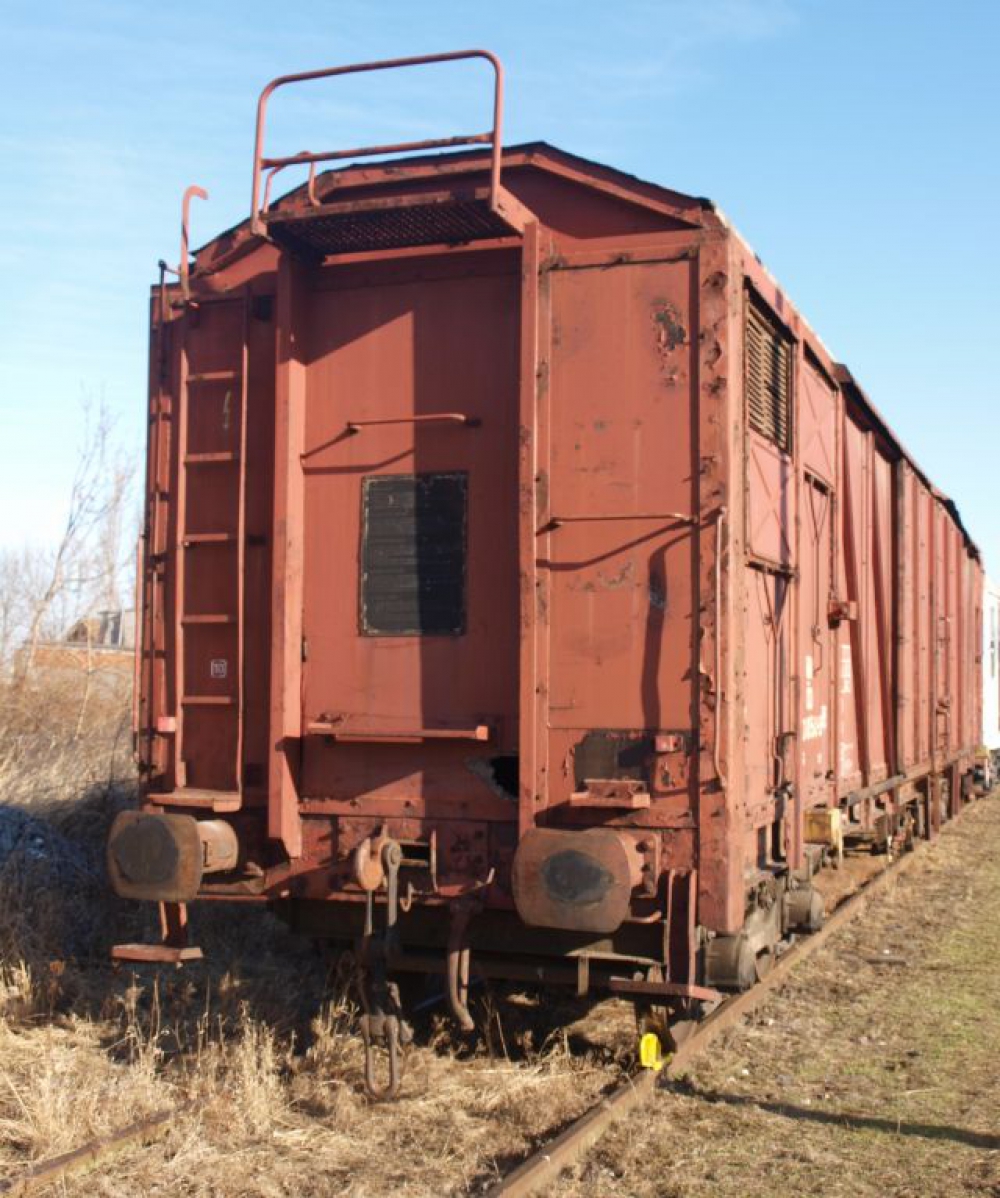

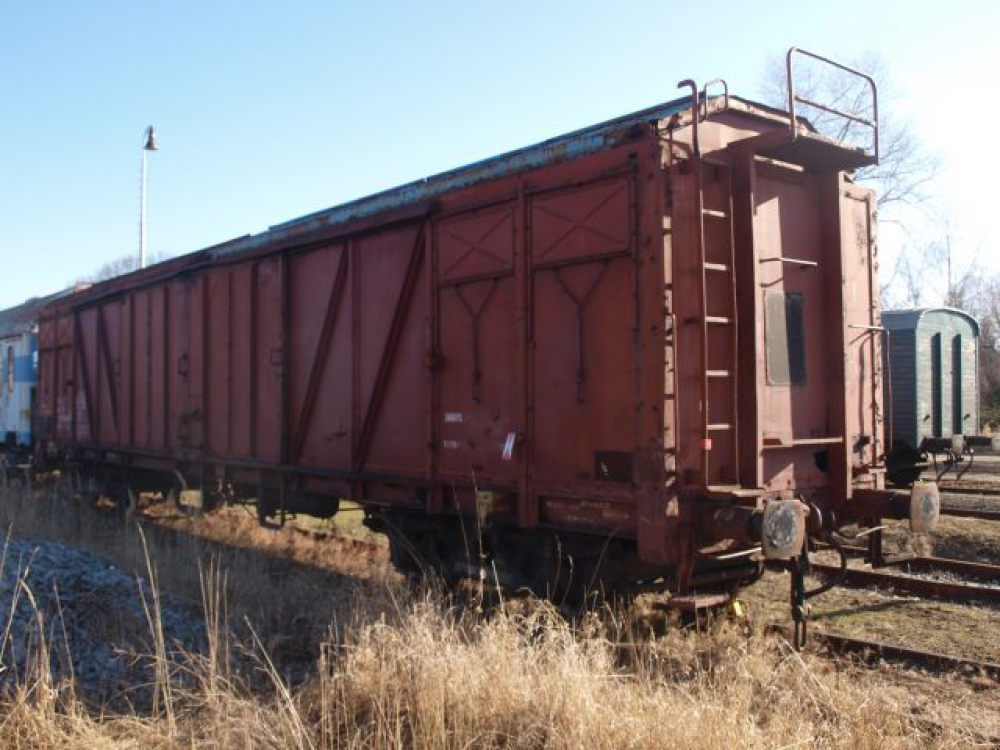

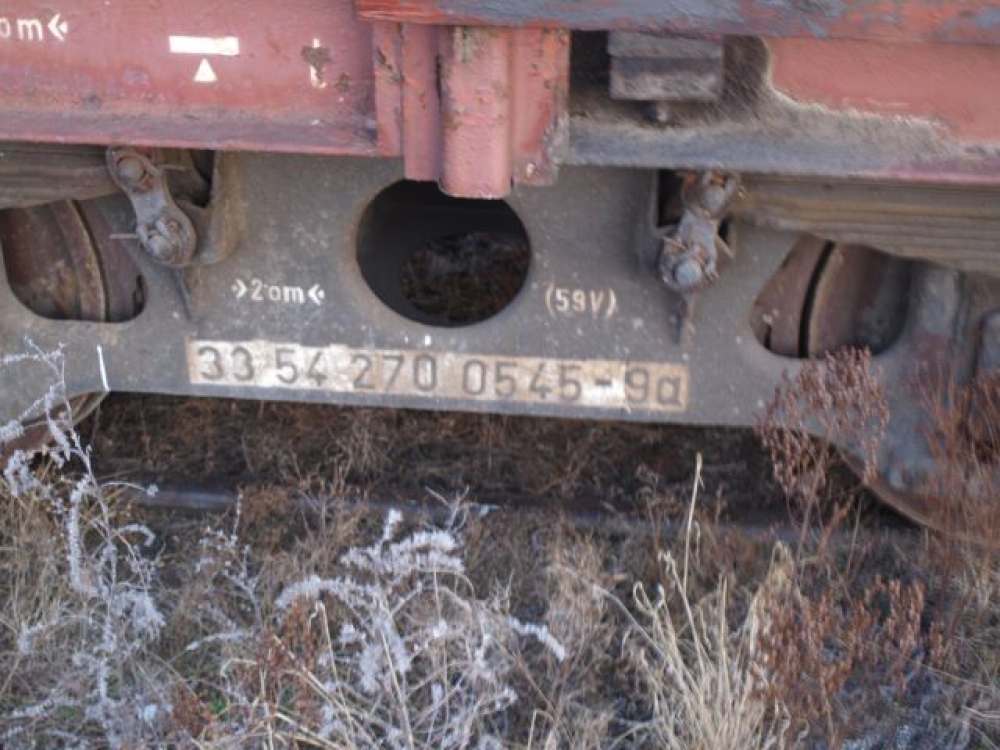

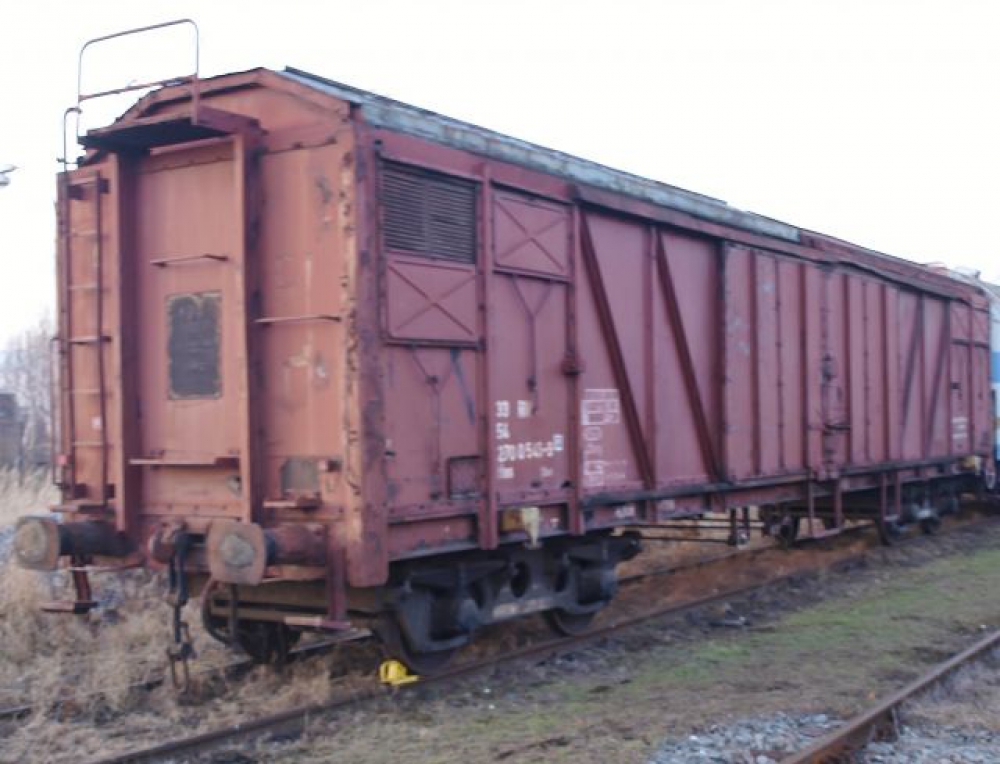

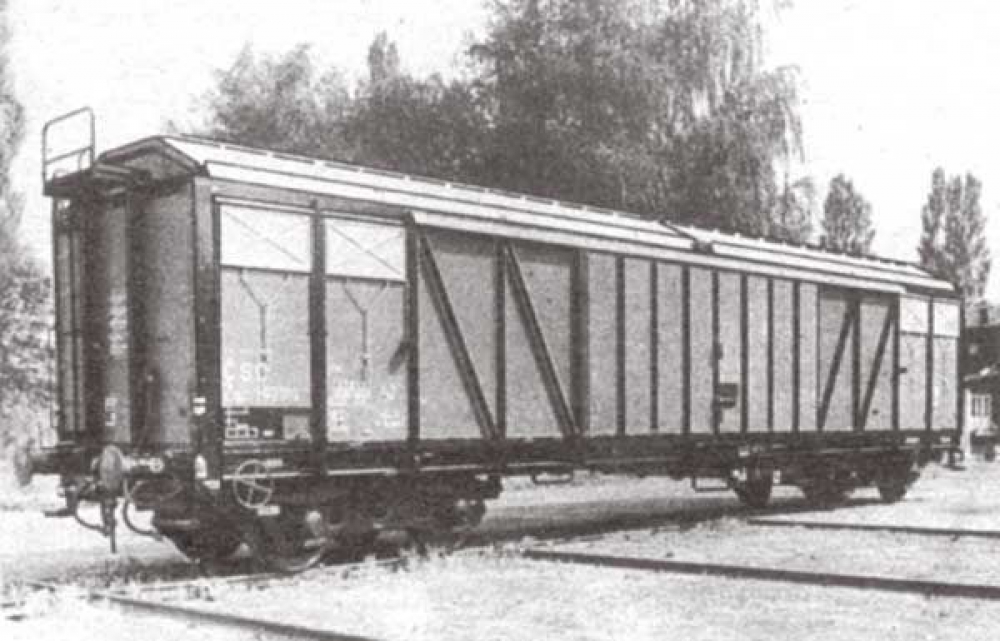

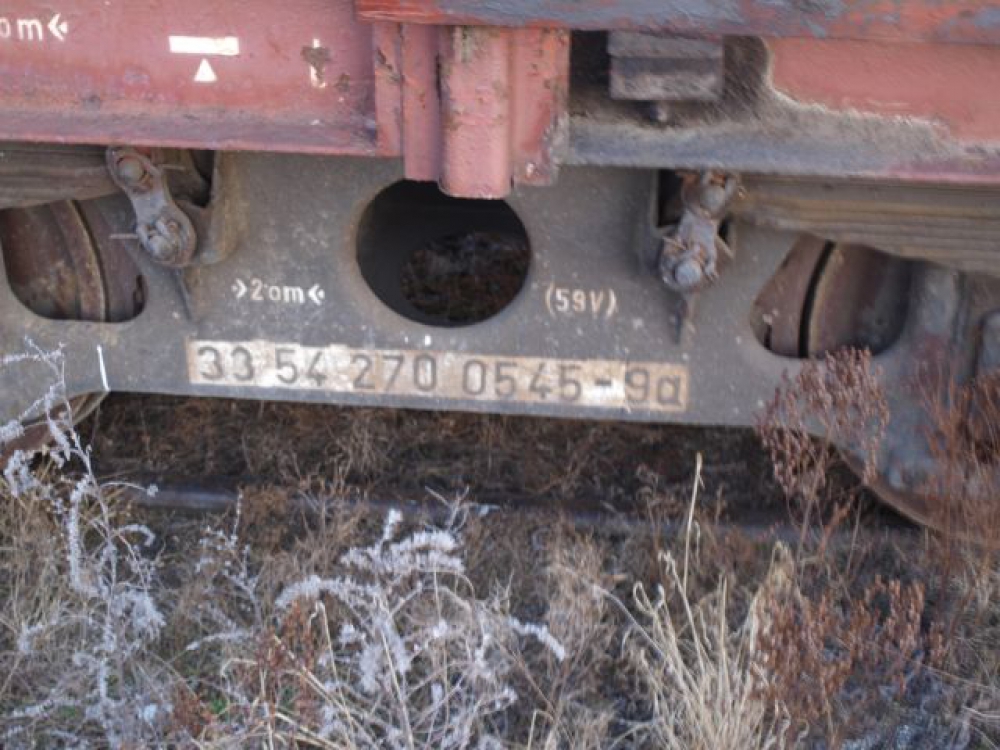

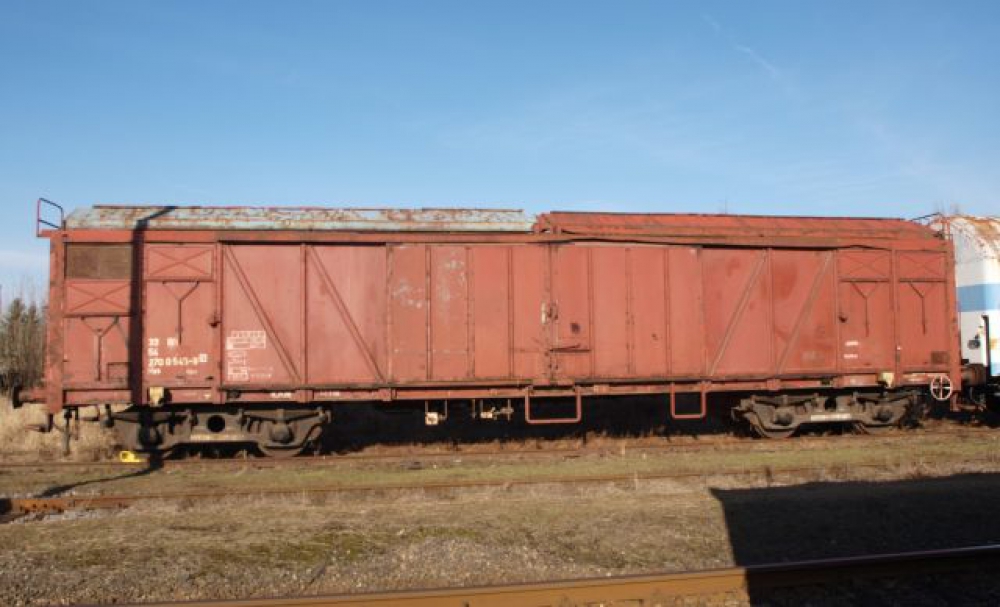

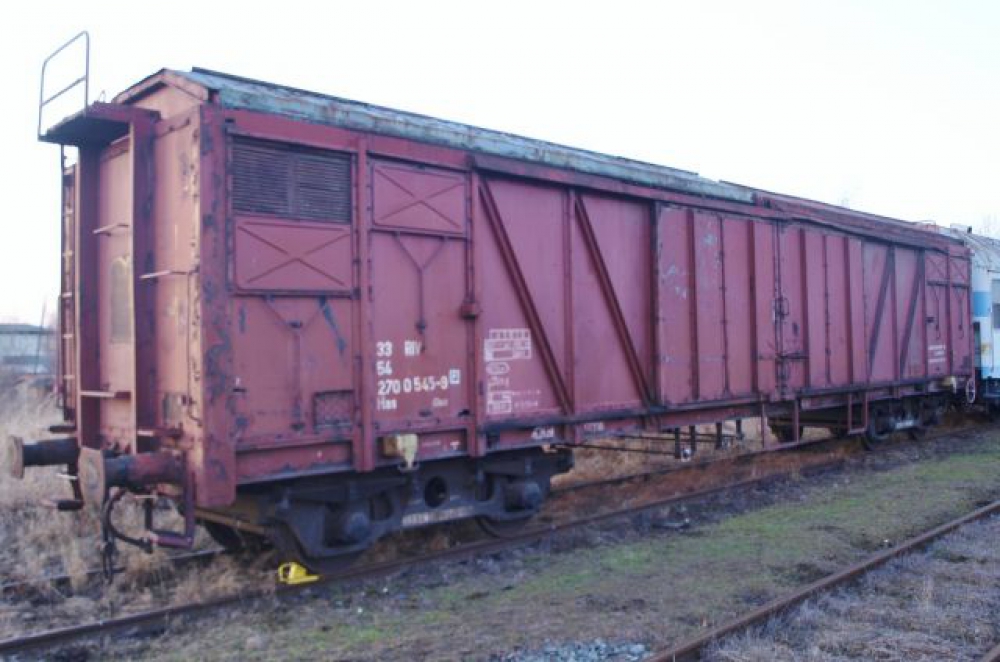

Železniční nákladní vůz Zaz 81 0545 Zaz 81 0545 (33 54 27-00 545-9 / 33 54 08-12 545-8, Taes)
stav: provozní

Technický popis typu
Konstrukční skupina: 10
Číselný interval: 2700 - 2704
Výroba: 1965 - 1966
Výrobce: Vagónka Česká Lípa
Upřesnění: 2 x předsuvná střecha

ČSD II. (1947-1967) Zaz
ČSD UIC (1968-1981) Zaz ČSD/ČD (1982- ) Has

Dodávky
V roce 1968 dostaly mezinárodní označení Has.

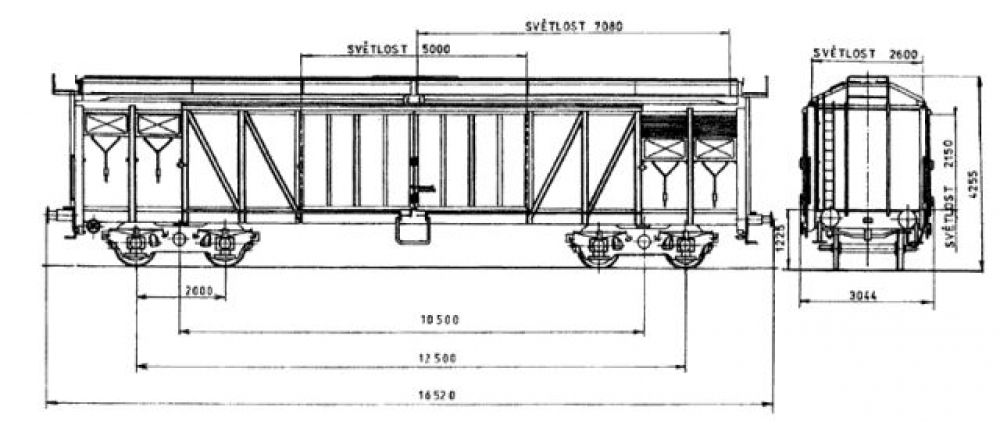

Hlavní technické údaje
Váha prázdného vozu: 23 000 kg
Délka vozu přes nárazníky: 16  250 mm
Délka skříně: 15 280  mm
Šířka skříně: 3 044 mm
Výška střechy od temene kolejnice: 4 255 mm
Vzdálenost otočných čepů: 10 500 mm
Průměr dvojkolí: 920 mm
Nejvyšší rychlost (ložený/prázdný): 100/120 km/h

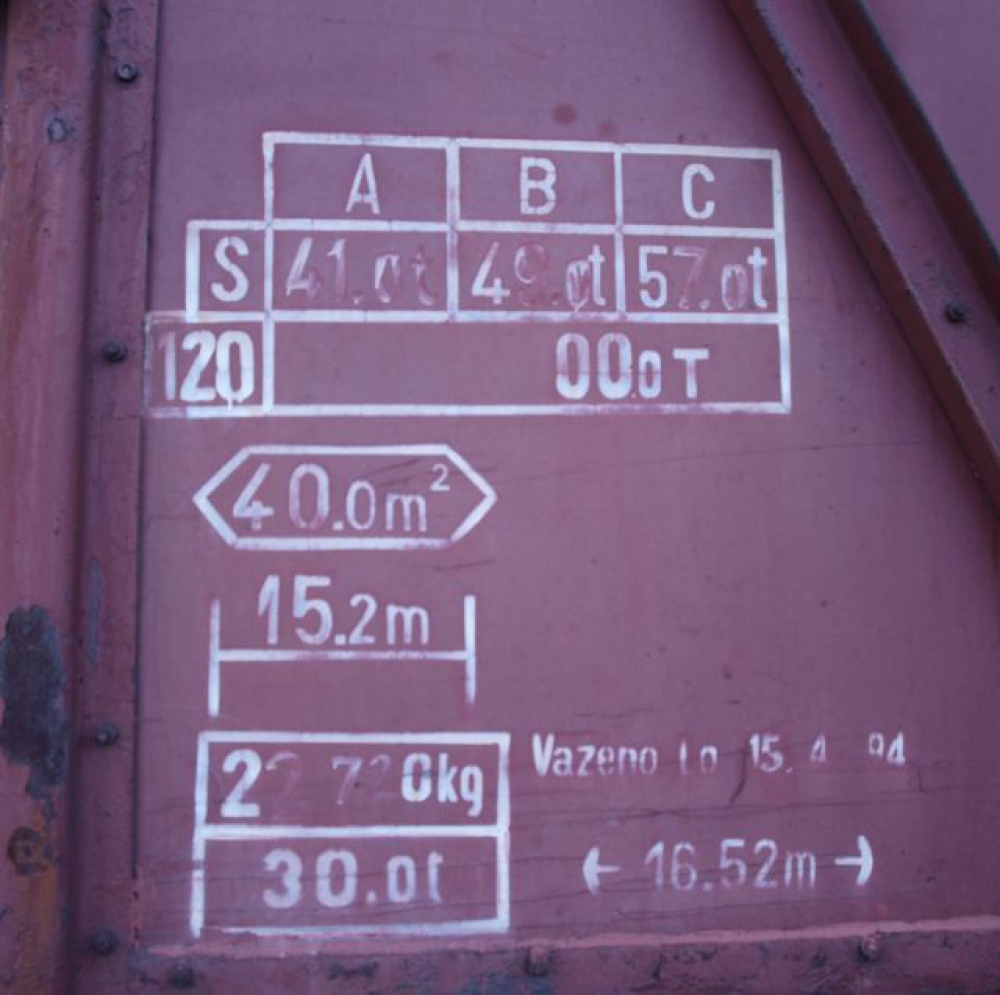

Ložná hmotnost: 57t

Ložný objem: 95.0 m3
Ložná plocha: 40.0 m2
Ložná šířka: 2 600 mm
Ložná délka: 15 280 mm

Podvozek, pojezd
Typ: 26-2.7 i 26-2.8
Konstrukční provedení: svařovaný
Vzor dvojkolí: 409, celistvá kola
Vzor ložisek: 59V, valivé

Spodek:
svařovaný, z válcovaných a tvarovaných ocelových profilů
Podélníky: U240x85x9.5 mm
Čelníky: svařen z plechů tl.10 a 12 mm
Skříň: kostra z válc., lis. profilů a plechů, výplň vodovzdorná překližka
Táhlové ústrojí: neprůběžné 850 kN, vypružení 2x vinutá zpruha 200 kN
Narážecí ústrojí: trubkové nárazníky, 350 kN
Podlaha: borové (smrkové) desky s polodrážkou tl.45 mm

Brzda:
Samočinná brzda: DAKO DK-GP
rozváděč: VC1-D14
stavěč zdrží: ZS10
brzdový válec: 14"
samočinný odbrzďovač: OS1
Ruční brzda: pořádací, vřetenová ovládaná kolem z obou stran vozu

Zvláštní výbava:
Střecha: dvoudílná, přesuvná střecha, přesunutím jednoho dílu střechy se odkryje nakládací otvor o rozměrech 7080 mm x 2600 mm
otevírání střechy je prováděno pákami obsluhou ze střechy vozu, celní zajištění bez nutnosti výstupu na střechu
Boční dveře: dvoudílné posuvné směrem k čelu vozu, po otevření světlost nakládacího otvoru 5000 mm, zajištění uzavíracím hákem
Větrací klapky: v každé bočnici 4 větrací otvory, opatřeny žaluziemi a zvenku vozu uzavíratelným posuvným krytem
Ve vnitřním prostoru vozu 10 uvazovacích kroužků na vnitřní straně bočnic Použití vozu:
přeprava nebalených kusových zásilek s nutností ochrany před povětrnostními vlivy, paletizované zboží

zdroj: Parostroj
